Артикул:
23816715
Компрессионные фитинги TEBO technics предназначены для монтажа напорных и безнапорных трубопроводов из полиэтиленовых труб (ПНД), в том числе для холодного водоснабжения с рабочим давлением до 16 атм (для DN от 20 до 63 мм) и 10 атм (для DN 75, 90 и 110 мм) при 20 °С.
Область применения:
Системы питьевого водоснабжения;
Трубопроводы для технических жидкостей, которые не разрушают полиэтилен;
Орошение сельскохозяйственных земель и теплиц;
Системы кондиционирования и очистки воздуха;
Строительство бассейнов;

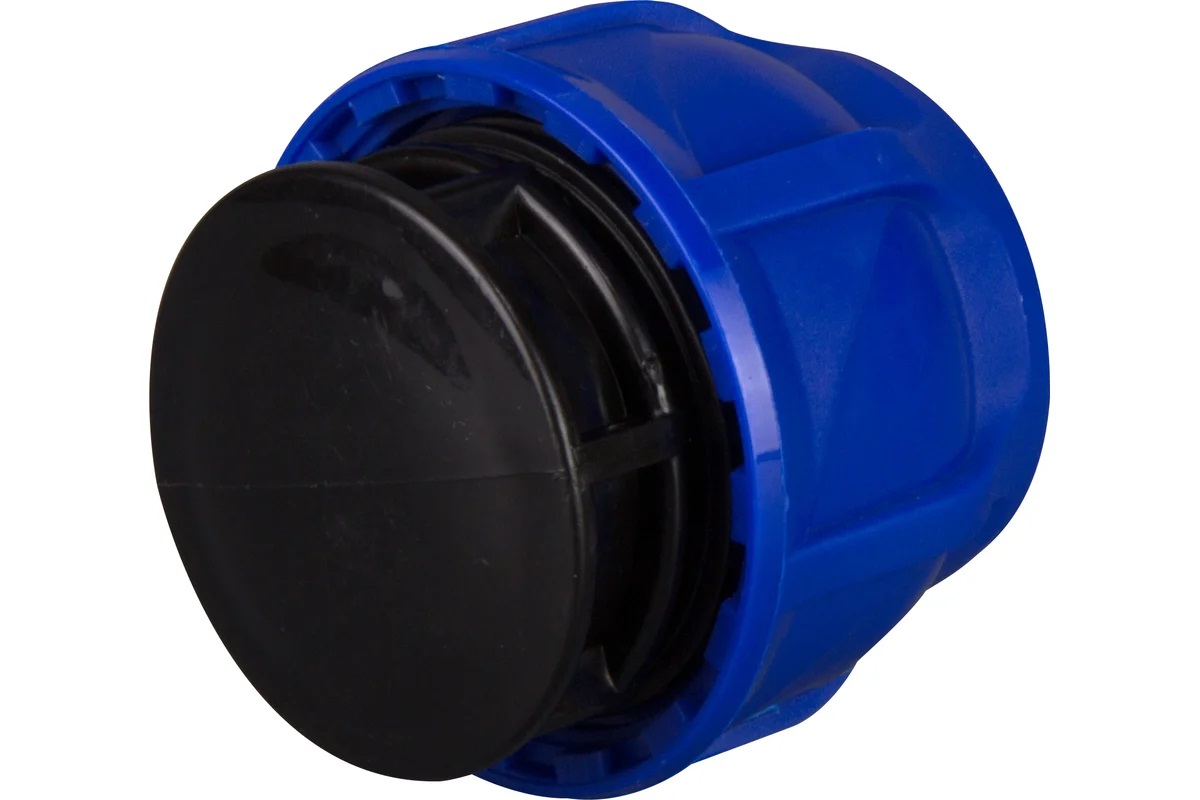

Корпус компрессионного фитинга TEBO technics отлит из черного полипропилена. Соединение накидной гайки и корпуса осуществляется при помощи трапециевидной резьбы, позволяющей выдерживать большие осевые нагрузки. Накидная гайка произведена из полипропилена синего цвета, который имеет высокую прочность. Уплотнительное кольцо круглого сечения изготовлено из бутадиен-нитрильного каучука (NBR) обеспечивает герметичное соединение ПЭ трубы с корпусом фитинга. Запрессовывающая втулка из полипропилена удерживает уплотнительное кольцо в фиксированном положении. Разрезное зажимное кольцо отлито из полиацэталя — материала, который обладает более высокой твердостью, чем полиэтилен. Благодаря специальному профилю внутренней поверхности, зажимное кольцо предотвращает выдавливание полиэтиленовой трубы из корпуса внутренним давлением воды.
Технические характеристики
Материал
ПНД (полиэтилен низкого давления)
Тип фитинга
заглушка
Диаметр трубы
110 мм
Тип резьбы
нет
Максимальное давление
10 бар
