Артикул:
11111009162MULD000000000
Основные характеристики
Каталожное обозначение
КШ.Ц.Ф.100/80.016.Н/П.02
Номинальный диаметр, DN
100
Присоединение
Фланцевое
Тип прохода
Неполный проход
Номинальное давление, МПа
1,6
Гарантия
5 лет
Класс герметичности
А
Пропускная способнось Kv, м3/ч
451
Рабочая среда
Жидкость
Ресурс
10000 циклов
Серия
LD
Срок службы
30 лет
Страна изготовления
Россия
Температура окружающей среды, °С
-40…80
Температура рабочей среды, °С
-40…200
Торговая марка
LD
Управление
Ручное
Тип продукта

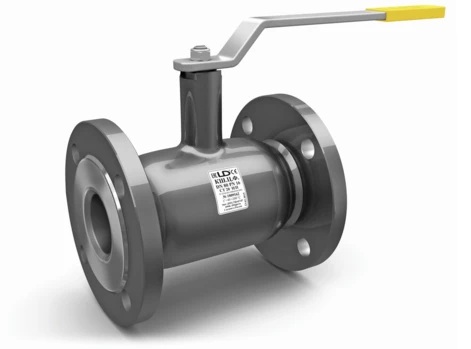

Кран шаровой
Спецификация материалов
Материал корпуса
Сталь 20
Материал гайки самостопорящейся
Сталь 20 оцинкованная с полимером
Материал горловины
Сталь 20
Материал опорного кольца
Сталь AISI 409
Материал патрубка
Сталь 20
Материал подшипника скольжения
Фторопласт Ф-4К20, Ф-4
Материал пружинного блока
Сталь 65Г оцинкованная
Материал рукоятки
Сталь 3
Материал седла
Фторопласт Ф-4К20
Материал уплотнения горловины
HNBR, VMQ
Материал уплотнения седла
NBR
Материал фланца
Сталь 20
Материал шаровой пробки
Нержавеющая сталь
Материал шпинделя
Сталь 20X13
Логистические данные
Единица измерения
шт
Вес, кг
13.35
Объем, м3
0.01695
Присоединительные и габаритные размеры
Высота от оси прохода (H), мм
156.5
Диаметр крепежных отверстий (Dотв), мм
18
Длина рукоятки (Lр), мм
333
Межосевой диаметр крепежных отверстий (Dм), мм
180
Наружный диаметр фланца или патрубка (D), мм
213
Эффективный диаметр прохода (Dэф), мм
75
Строительная длина (L), мм
230
Количество крепежных отверстий фланца (N), шт.
8
Габаритная высота (h), мм
263
Габаритная длина (l), мм
448
Габаритная ширина (b), мм
213
